MIG 焊接

MIG焊(熔化极气体保护电弧焊)

MIG焊接即熔化极惰性气体保护电焊,是以Ar等惰性气体作为主要保护气体,包括纯Ar或Ar气中混合少量活性气体(如2%以下的O2或5%以下的CO2气体)进行熔化极电弧焊的焊接方法。MIG焊丝以层绕方式成卷或盘状供货。

这种焊接方法是利用连续送进的焊丝与工件之间燃烧的电弧作热源,由焊炬嘴喷出的气体来保护电弧进行焊接的。

熔化极气体保护电弧焊通常用的保护气体有氩气,氦气,二氧化碳气或这些的混合气体。以氩气或氦气为保护气时称为熔化极惰性气体保护电弧焊(在国际上称为MIG焊);以惰性气体与氧化性气体(氧气,二氧化碳)的混合气为保护气时,或以二氧化碳气体或二氧化碳+氧气的混合气体为保护气时,统称为熔化极活性气体保护电弧焊(在国际上称为MAG焊)。

熔化极气体保护电弧焊的主要优点是可以方便的进行各种位置的焊接,同时也具有焊接速度较快,熔敷率较高的优点。熔化极活性气体保护电弧焊可适用于大部分主要金属的焊接,包括碳钢,合金钢。熔化极惰性气体保护电弧焊适用于不锈钢,铝,镁,铜,钛,镐及镍合金。利用这种焊接方法还可以进行电弧点焊。

焊接注意事项

1、MIG焊接

A,保护气体流量以20-25L/min为宜;

B,电弧长度一般控制在4-6mm左右;

C,风的影响对焊接特别不利,当风速大于0.5m/s时应采用防风措施;注意换气,避免对操作者的伤害;

D,采用脉冲电弧电流,能获得安定的喷射电弧,特别适宜不锈钢、薄板、立焊、堆焊的焊接;

E,请采用Ar+2% O2气体组合焊接超低碳不锈钢,不应用Ar与CO2混合焊类钢;

F,焊接时严格清除焊接处的油、锈、水份的杂质。

2、TIG焊接

A,保护气体流量要求:当焊接电流在100-200A之间时为7-12L/min;:当焊接电流在200-300A之间时为12-15L/min为宜。由于送气管的破损造成保护气体混有湿空气,对焊接接头的性能是有影响的;

B,钨极伸出长度相对喷嘴应尽可能短,电弧长度应以电弧长度一般控制在1-4mm为准(焊接碳钢时为2-4mm;低合金钢及不锈钢焊接时为1-3mm);

C,当风速大于1.0m/s时应采用防风措施;注意换气,避免对操作者的伤害;

D,焊接时严格清除焊接处的油、锈、水份的杂质。

E,建议采用陡降外特性的直流电源,钨极为正极。

F,在焊接1.25%Cr以上的低合金钢时,背面也应进行保护。

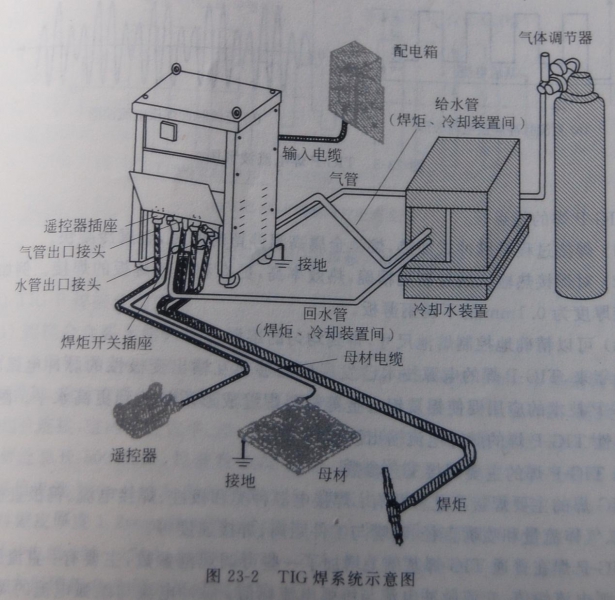

TIG 焊接

TIG焊接(钨极氩弧焊)是以纯Ar作为保护气体,以钨极作为电极的一种焊接方法。TIG焊丝以一定长度(通常lm)的直条状供货所。

用纯钨或活化钨(钍钨、铈钨、锆钨、镧钨)作为不熔化电极的惰性气体保护电弧焊,利用钨极和工件之间的电弧使金属熔化而形成焊缝的。焊接过程中钨极不熔化,只起电极的作用。同时由焊炬的喷嘴送进氩气或氦气作保护。还可根据需要另外添加金属。在国际上通称 为TIG焊。

优点

TIG焊接法的主要优点是可以焊接大材料范围广.包括厚度在0.6mm及其以上的工件,材质包括合金钢、铝、镁、铜及其合金、灰口铸铁、普通干、各种青铜、镍、银、钛和铅.主要的应用领域是焊接薄的和中等厚度的工件,在较厚的截面上作为焊根焊道使用。
